MODELLO SFERICO MULTISTRATO
Un essere vivente ha una testa costituita da più tessuti per cui la sfera omogenea grosse limitazioni nel simularla.
Per una migliore approssimazione si introduce una struttura più complessa composta da una sfera a più strati di materiali diversi.
La tabella seguente riassume le dimensioni degli strati e delle costanti dielettriche di ogni strato a 918 MHZ e
2450 MHZ di una testa di un mammifero.
|
Brain CSF Dura Bone Fat Skin |
Dielettric Constant |
Thickness |
||
|
918 MHz 34.42-j45.49 80.85-j14.00 51.40-j25.08 5.56-j0.856 5.56-j0.856 51.40-j25.08 |
2450 MHz 32.78-j15.370 77.00-j13.940 47.52-j11.420 5.00-j0.857 5.00-j0.857 47.52-j11.420 |
3.5 cm 2.88 0.20 0.05 0.20 0.07 0.10 |
10 cm 6.98 1.10 0.80 0.70 0.27 0.15 |
|
Il modello in questione é costituito da una sfera multistrato (quindi dielettricamente eterogenea), costituitadall'interno
all'esterno da:
La regola per l'interpretazione dei seguenti grafici è:
"DOVE C'E' PIU' ACQUA, C'E' PIU' DISSIPAZIONE"
|
|

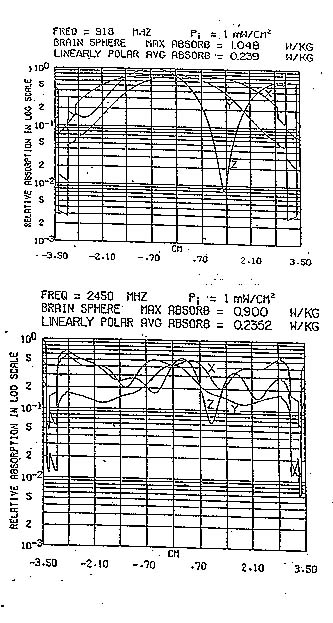

In superficie(sulla pelle) si ha un elevato assorbimento,che diminuiscesulla struttura ossea (a basso contenuto d'acqua) per poi risalire di nuovo ripidamente fino ad arrivare al massimo nel cervello.Nella figura b osserviamo gli stessi fenomeni con un generale appiattimento dei valori all'interno della struttura. |
|
|

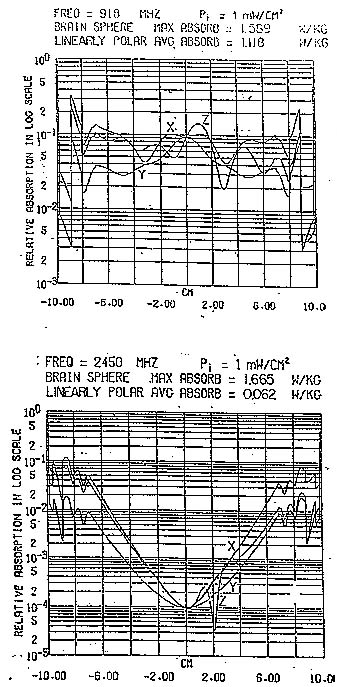

Rispetto alla figura precedente il rapporto L/f rimane costante quindi il fenomeno di assorbimento ha le stesse caratteristiche di fig.5-11b. Al centro della struttura il campo è praticamente nullo per via delle grandi dimensioni della struttura rispetto alla lunghezza d'onda,per cui il campo subisce una forte attenuazione,e tende ad addensarsi sulla superficie. |
OSSERVAZIONE: Con l'accorgimento di operare una rotazione dei campi di 90' otteniamo una polarizzazione
circolare che da come risultati gli stessi della polarizzazione lineare.
NOTA: I grafici delle figure precedenti sono in SAR, in quanto si é tenuto conto della disomogeneità della struttura
attraverso le differenti caratteristiche dei tessuti.
|
|
