ANALISI DELLE COMPONENTI DI CAMPO ALL'INTERNO DELL'ELLISSOIDE

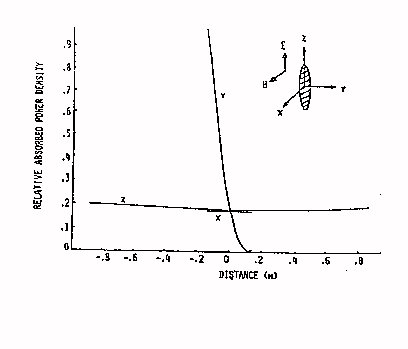

polarizzazione E asse x: il soggetto ha un campo quasi uniforme asse z: il soggetto ha un campo quasi uniforme asse y d'incidenza: attenuazione del campo;la piccola risalita è dovuta all'onda superficiale.

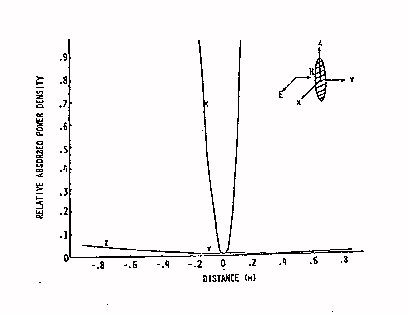

polarizzazione K asse x: il campo si attenua essendo sempre il campo elettrico E che tende a cedere potenzanella struttura per poi risalire a causa dell'onda superficiale. asse y,z valori bassi

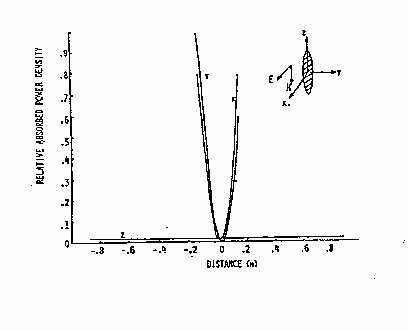

polarizzazione H piano x y: man mano che si penetra all'interno, diminuisce l'intensità per l'attenuazione del campo.

Si è normalizzato rispetto ai valori massimi di Sar all'interno:

• 6.14 in a ( migliore cessione di potenza )
• 1.93 in b
• 0.64 in c (10 volte minore della polarizzazione E )

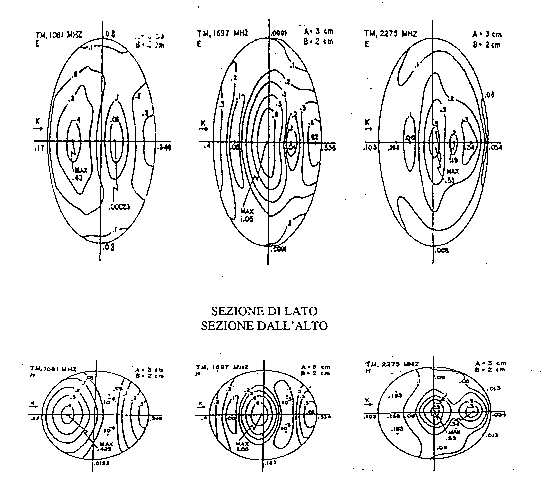

La figura seguente presenta la distribuzione di SAR di tre ellissoidi di rotazione a diverse frequenze.

I dati di tale distribuzione sono stati ricavati tramite esperimenti su ellissoidi di rotazione.

Si notano i massimi di assorbimento che si spostano verso il centro all'aumentare della frequenza di risonanza e l'aumento dei

massimi dovuti alla diminuzione della costante dielettrica all'aumentare della frequenza.
